Нормы архитектурного освещения — таблица 7.23 СП 52.13330.2016. Они задают среднюю яркость фасада по категории городского пространства и значимости объекта:
Доминанты, которые видны с расстояния больше 300 м, можно делать ярче на 50%. Объект в неосвещённом окружении — на 50% темнее.
Яркость зависит от того, сколько света отражает фасад. Коэффициенты отражения материалов даны в таблице 7.24: белый керамогранит и белый мрамор — 0,7, светлый камень и кирпич — 0,5, тёмный гранит и глиняный кирпич — 0,3, чёрный камень и чугун — 0,15. Для одной и той же яркости фасад из тёмного гранита требует примерно в 1,7 раза больше света, чем светлый кирпичный, а чёрный камень — в три с лишним раза.
Коэффициент эксплуатации тоже задан нормой (п. 7.5.6.11): 0,67, если стекло прибора смотрит вниз или вбок, и 0,59, если вверх — на такое стекло оседают пыль и снег.
Что определяем в начале

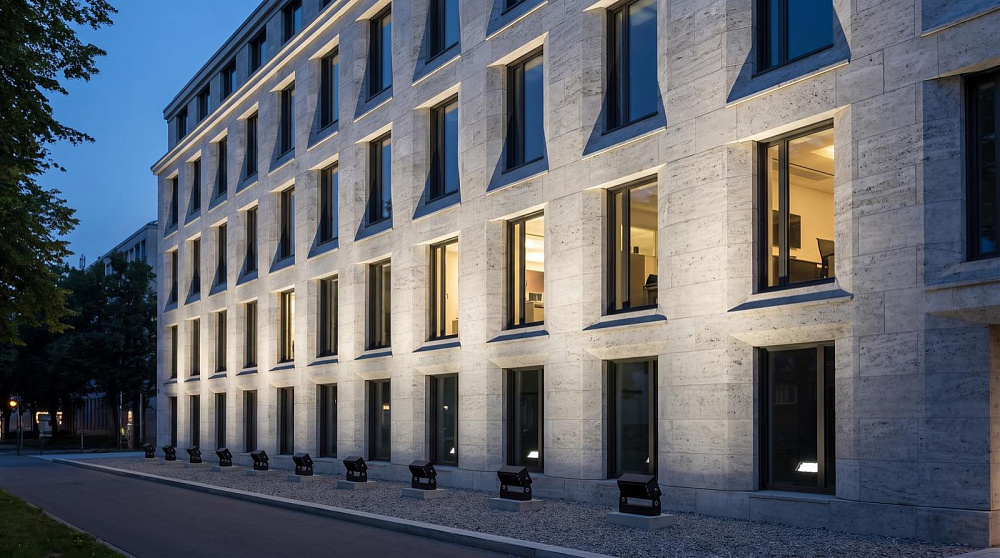

При равномерном заливающем освещении отношение максимальной освещённости фасада к минимальной должно быть не больше 3:1, а на рельефных и многоцветных фасадах — до 5:1 (СП 52.13330.2016, п. 7.5.6.4). Максимум при этом приходится на главные композиционные элементы, а не на случайную зону у прожектора.
Прожекторы ставят на земле у основания, на соседних опорах и зданиях или на кронштейнах на самом фасаде. Чем ближе прибор к стене, тем сильнее падает освещённость к верху. Поэтому оптику подбирают под высоту и расстояние: широкую — на низкие протяжённые фасады, более узкую — чтобы добросить свет до карниза высокого здания. Универсальной «фасадной» линзы не существует.
Приборы располагают так, чтобы их выходное отверстие не попадало в поле зрения водителей и пешеходов на основных направлениях движения, иначе их экранируют (п. 7.5.6.10).
LC WALL — прожектор мощностью 25, 50 и 100 Вт, IP67, рабочая температура от −50 до +50 °C. Шесть вариантов оптики: круглосимметричные К12° и К30°, глубокие Г60° и Г90°, косинусная Д120° и широкая Ш157°. Поворотная лира позволяет направить поток точно на фасад.
Что учитываем

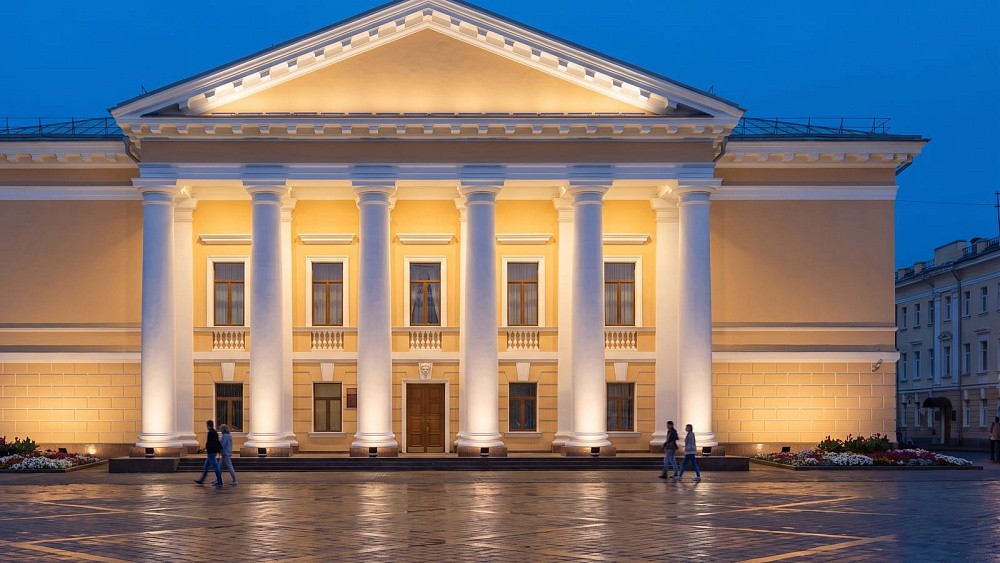

При неравномерном заливающем освещении отношение максимальной и минимальной освещённости принимают от 10:1 до 30:1, а максимум создают на акцентируемом элементе (СП 52.13330.2016, п. 7.5.6.5). Если заливающего освещения нет, а подсвечены только отдельные элементы, это локальное архитектурное освещение (п. 3.37). Для него таблица 7.23 даёт отдельные нормы яркости.

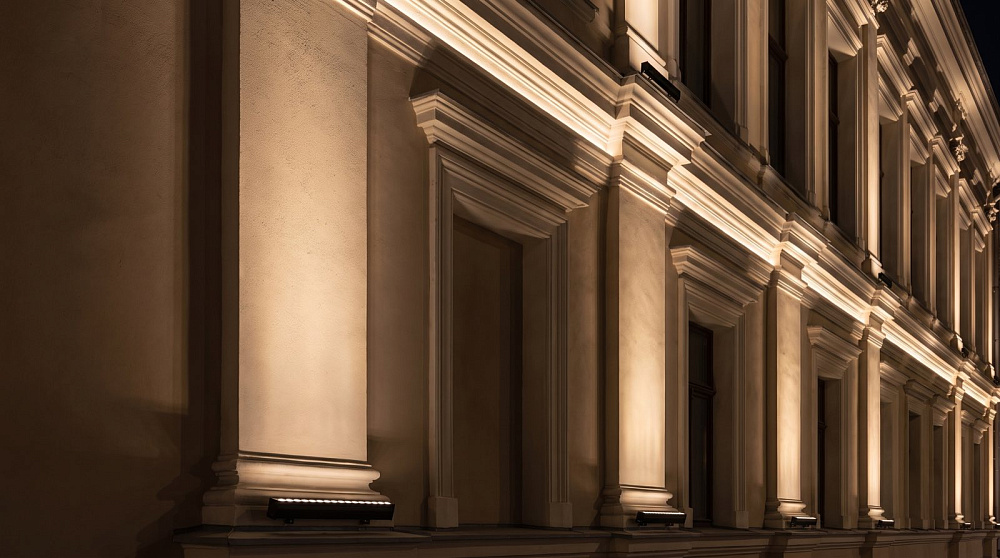

Для акцентов нужен узкий управляемый луч, который ложится точно на элемент и не заливает соседние участки стены. Колонну подсвечивают узким пучком снизу. Карниз и пояс — линейным прибором с узкой вытянутой оптикой, установленным вдоль элемента. Для рельефной кладки и фактурной штукатурки используют скользящий свет: прибор ставят близко к стене, и тени подчёркивают фактуру.
LC ARHILINE — линейный архитектурный светильник длиной от 310 до 1510 мм и мощностью от 9 до 45 Вт, IP67. Оптика К8°, К15°, К25° и К45° подходит для колонн и пилястр, асимметричная К10×60° и К20×50° — для вытянутых элементов и скользящего света вдоль стены. Там, где прибор должен быть незаметен днём — в откосах окон, на узких карнизах и тягах, — подходит LC SLIDE: профиль всего 40×32 мм, длина модуля от 500 до 1500 мм, 12–36 Вт, IP66, закалённое стекло, рабочая температура от −60 до +50 °C. Модули стыкуются в непрерывную линию, а блоки питания на 24 В вынесены отдельно, поэтому корпус остаётся тонким. Есть исполнения с линзами — узкой К8° и асимметричной 15×60° — и без линз. Для точечных акцентов с большого расстояния — LC WALL с оптикой К12°.
Что учитываем
СП 52.13330.2016 (п. 7.5.6.9) даёт прямое правило:
Цветной свет допускается при локальной подсветке (п. 7.5.6.8) и при художественно-декоративном освещении ландшафтной архитектуры.

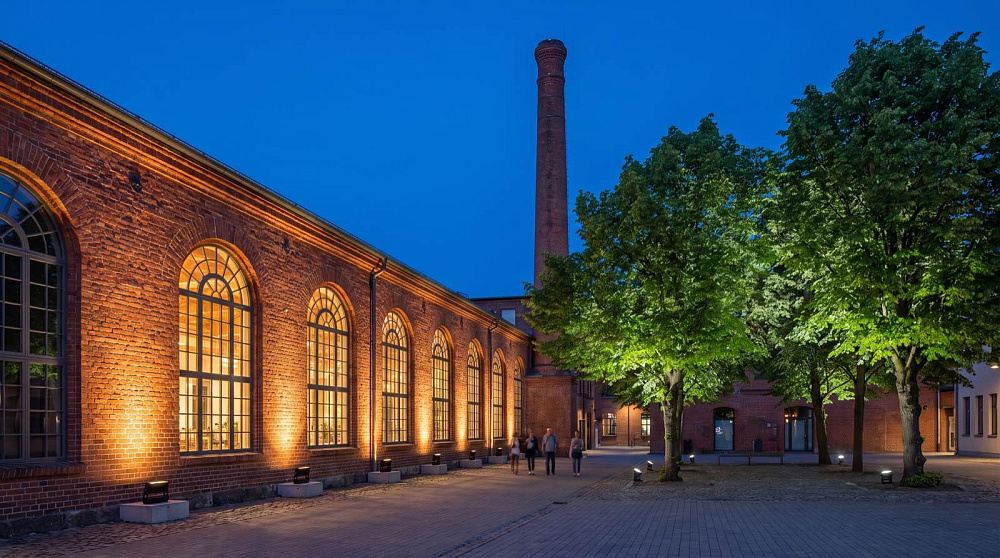

На практике тёплый свет 2700–3000 K подчёркивает красный кирпич, дерево, охристую штукатурку и исторические фасады. Нейтральный и холодный — бетон, стекло, металл, белый камень и зелень. Когда на одном здании разные материалы, приборы с разной температурой разводят по элементам фасада.
LC WALL выпускается с цветовой температурой 2700, 3000, 4000 и 5000 K и в исполнениях с цветным свечением — красным, зелёным и синим. LC ARHILINE — 2800, 4000 и 5500 K, LC SLIDE изготавливаем с нужной цветовой температурой. Цветное свечение для декоративной подсветки делаем и в линейных сериях. Индекс цветопередачи белых исполнений — Ra 80.
Что учитываем
Вертикальная освещённость на окнах жилых домов от всех видов наружного освещения вместе — утилитарного, архитектурного, рекламного и витринного — ограничена таблицей 7.22 СП 52.13330.2016. Предел зависит от освещения прилегающей улицы: 7, 10 или 20 лк. На пешеходных улицах вне общественного центра, во дворах и на улицах у спальных корпусов больниц — не больше 5 лк (п. 7.5.5.3). Архитектурная подсветка входит в эту сумму (п. 7.5.8.2), поэтому её считают вместе с уличным светом, а не отдельно.

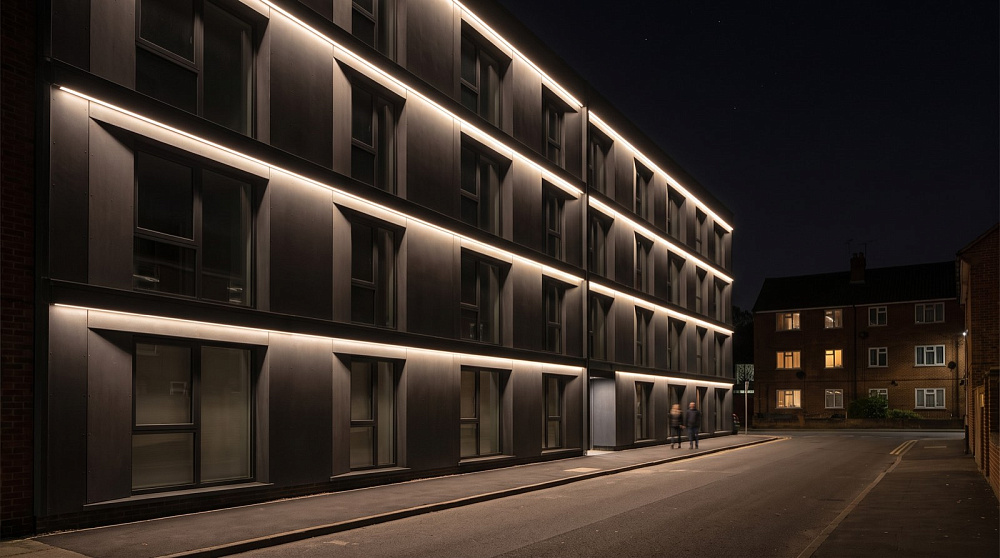

Засветку ограничивают оптикой с точным лучом, экранирующими решётками и шторками (п. 7.5.5.4), а также правильным направлением приборов. Узкий пучок на карнизе даёт больше эффекта и меньше паразитного света, чем мощный широкий прожектор снизу. Тонкая линия LC SLIDE в откосе окна или на тяге светит скользящим светом вдоль стены и почти не даёт света в сторону.
Отдельный инструмент — режим работы. Подсветку можно приглушать после определённого часа или переводить в ночной сценарий. LC WALL выпускается в исполнениях с диммированием DIM и управлением DALI.
Что учитываем
Объёмные монументы, памятники и малые архитектурные формы с многосторонним обзором освещают с двух-трёх сторон с явно выраженным основным направлением света. Оно должно быть связано с главным направлением восприятия объекта (СП 52.13330.2016, п. 7.5.6.7). Если залить скульптуру светом одинаково со всех сторон, она становится плоской.
В ансамбле по таблице 7.23 выбирают яркость главного фасада доминирующего объекта. Средняя яркость соподчинённых зданий должна быть ниже не менее чем на две ступени шкалы яркости (п. 7.5.6.6). Иначе главный объект теряется среди соседей.

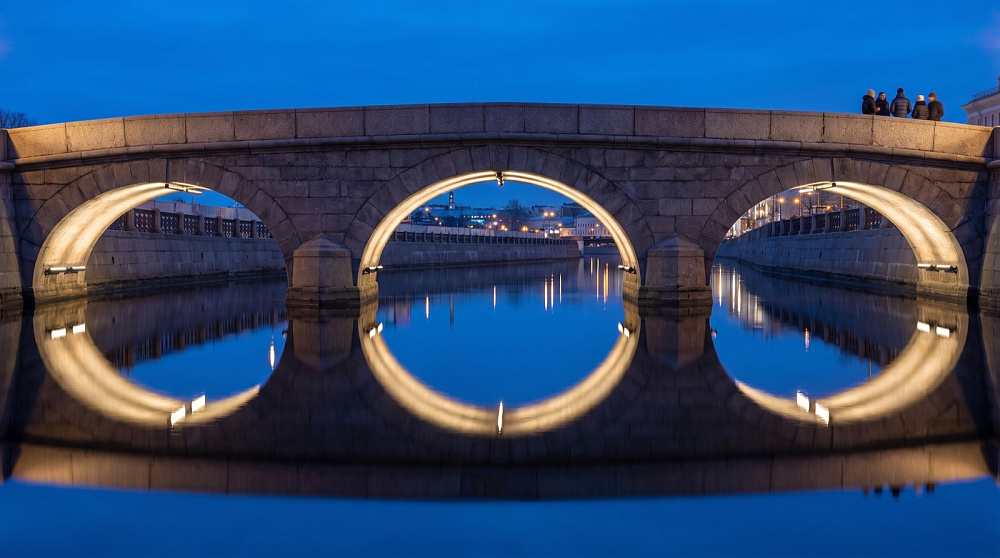

Мосты и путепроводы подсвечивают так, чтобы видна была конструкция — арки, пилоны, ванты — и отражение в воде. Приборы крепят на опорах и под пролётами. Здесь особенно важно не ослепить водителей и судоводителей.
Для этих задач подходят LC WALL с узкой оптикой для акцентов с расстояния и LC ARHILINE для линейных элементов конструкции. Обе серии — IP67, от −50 до +50 °C.
Что учитываем
Нам понадобятся:
По результату передаём:
Сроки, цены и наличие подтверждаем на дату обращения.
Что понадобится от вас
Какие нормы действуют для освещения фасадов зданий?
Для подсветки зданий СП 52.13330.2016 задаёт не освещённость, а яркость фасада в кд/м². Сколько света нужно, зависит от того, где стоит здание и из чего сделан фасад.
Какие светильники подходят для освещения фасадов зданий?
Три серии: прожекторы LC WALL и линейные LC ARHILINE, LC SLIDE — белый и цветной свет
Что нужно для расчёта освещения фасадов зданий?
Для проекта подсветки нужны фотографии и чертежи фасада, материалы отделки и понимание, откуда на здание будут смотреть.
