Освещение горнолыжных трасс проектируют по СП 440.1325800.2023 «Спортивные сооружения. Проектирование естественного и искусственного освещения». Свод делит объекты на три класса освещения (табл. 4.1):
Нормы для открытых трасс (табл. 5.3):
Индекс цветопередачи — не ниже 80. Для горнолыжного спорта и трамплинов нужно аварийное освещение — 10% от нормы с включением не позже чем через 15 с (табл. 5.4).
Что определяем в начале
Равномерность в СП 440 задана отношением минимальной освещённости к средней: 0,3 для вечернего катания и тренировок и 0,5 для соревнований высшего уровня. При выраженном рельефе трассы свод разрешает принимать равномерность по заданию на проектирование (примечание к табл. 5.3). Это не послабление, а признание того, что на склоне нельзя посчитать «поле» одной плоскостью.
Свет падает на склон под разными углами. На выпуклом перегибе он скользит по снегу, и участок сразу за ним уходит в тень. На крутом участке тот же прожектор даёт больше света, чем на пологом. Поэтому расчёт ведут по цифровой модели рельефа, а не по плану, и проверяют освещённость в сечениях по всей длине трассы.

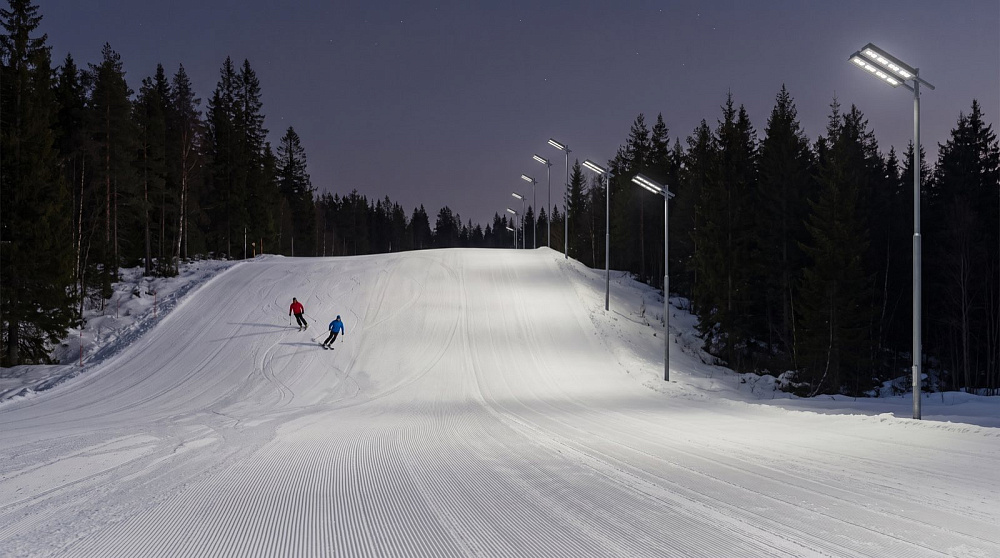

Опоры ставят вдоль края трассы или за её пределами — там, где нет снегоуплотнительной техники и где их можно обслужить. Шаг и высоту подбирают под профиль. На перегибах и выкатах опоры ставят чаще, на ровных участках — реже.
Что учитываем

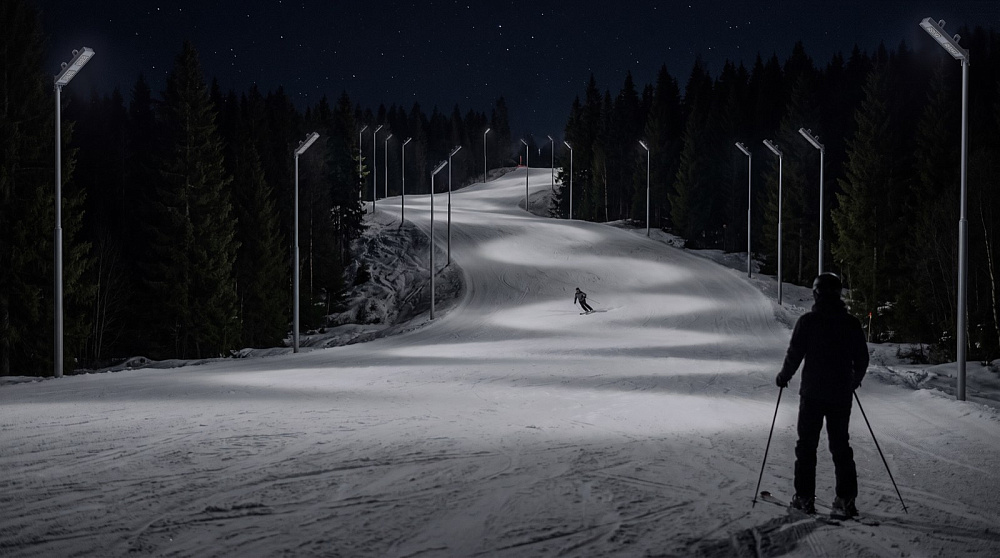

Лыжник смотрит вниз по склону. Если прожектор светит ему навстречу, он видит яркую точку и блестящий снег, а бугры и лёд перед собой — нет. Поэтому прожекторы направляют по ходу спуска и сверху вниз: свет падает на снег под острым углом, рельеф читается по теням, а выходное стекло прибора не попадает в поле зрения. СП 440 ограничивает показатель ослеплённости RG: не более 50 для классов I и II и 55 для класса III.
Против ослепления работают три параметра:
Отдельно проверяем тех, кто работает на склоне ночью: операторов подъёмников, водителей ратраков и снежные пушки. Свет не должен бить в кабину идущей вверх техники.
У LC SKY PROM и LC SKY PROM NEW скоба поворачивается на 360°, поэтому прибор можно точно наклонить вниз по склону. Оптика — К30°, Г60°, Г90°, Д120° и Ш145°, от узкой для дальних участков до широкой для зоны у опоры.
Что учитываем

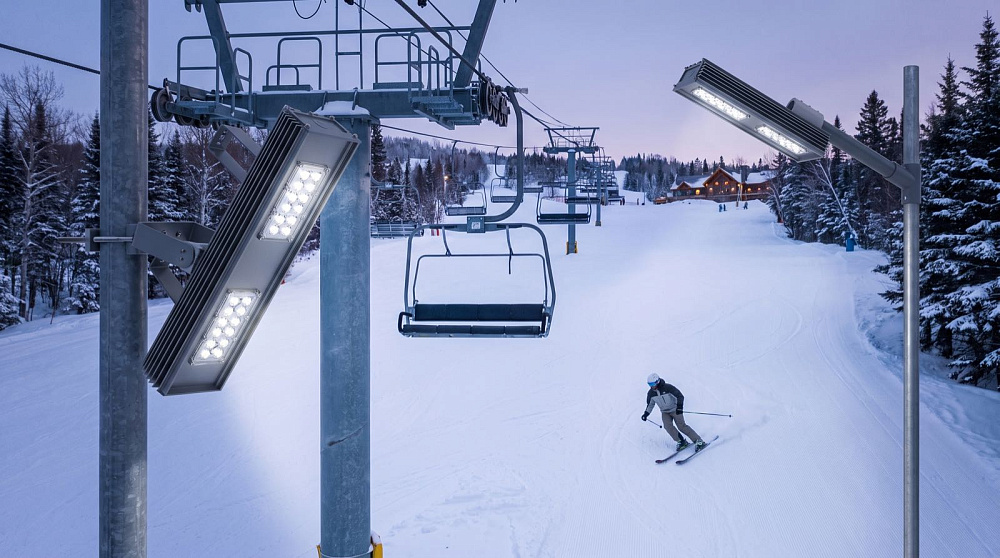

Для склонов у нас четыре серии, которые различаются креплением:
Все четыре серии — IP67, климатическое исполнение УХЛ1, рабочая температура от −50 до +50 °C, оптика К30°, Г60°, Г90°, Д120° и Ш145°.
При модернизации старого освещения важно сохранить существующие опоры. Их фундаменты и сами стойки считали под массу и парусность прежних приборов. Светодиодный прожектор с той же или большей отдачей часто легче металлогалогенного, но проверять это нужно по конкретной опоре с учётом снеговой и ветровой нагрузки и обледенения.
Что учитываем

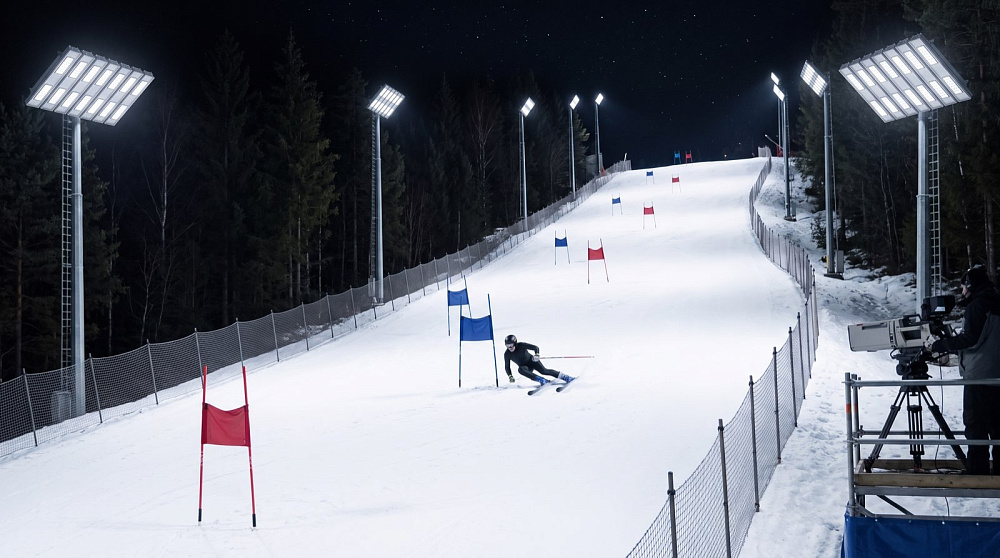

Для соревнований с телетрансляцией на открытых спортивных сооружениях СП 440 нормирует среднюю вертикальную освещённость на высоте 1,5 м в направлении камер (п. 5.5.2, табл. 5.5): 2000 лк для категории A, 1600 лк для категории B и 1100 лк для категории C. Для сравнения: норма для вечернего катания — 20 лк на снегу. Индекс цветопередачи — не ниже 90, частный индекс R9 — не ниже 60 (п. 5.5.9). Пульсация светодиодных приборов без диммирования — не более 1% (п. 5.3.6), иначе в замедленном повторе появляется мерцание.
Вертикальная освещённость означает, что свет должен падать на спортсмена сбоку и спереди, со стороны камер, а не только сверху на трассу. Поэтому соревновательную трассу освещают с обеих сторон, с учётом точек установки камер, и проверяют, чтобы прожекторы не попадали в кадр.
Для этой задачи мы предлагаем LC SKY SPORT: мощность от 300 до 900 Вт, световой поток от 41 100 до 123 300 лм, цветовая температура 5700 K, индекс цветопередачи 92, IP67. Оптика К30°, Г60°, Г90°, Д120° и Ш145°. Соответствие конкретной категории трансляции подтверждает расчёт вертикальной освещённости по точкам камер.
Что учитываем
Горнолыжный прожектор включают вечером на морозе. Металлогалогенные лампы в холоде выходят на полный поток за несколько минут, а при кратковременном отключении не могут сразу зажечься снова. Светодиодный прибор включается сразу на полную мощность при любой температуре — это важно и для графика катания, и для аварийного освещения, которое по СП 440 должно включиться не позже чем через 15 с.

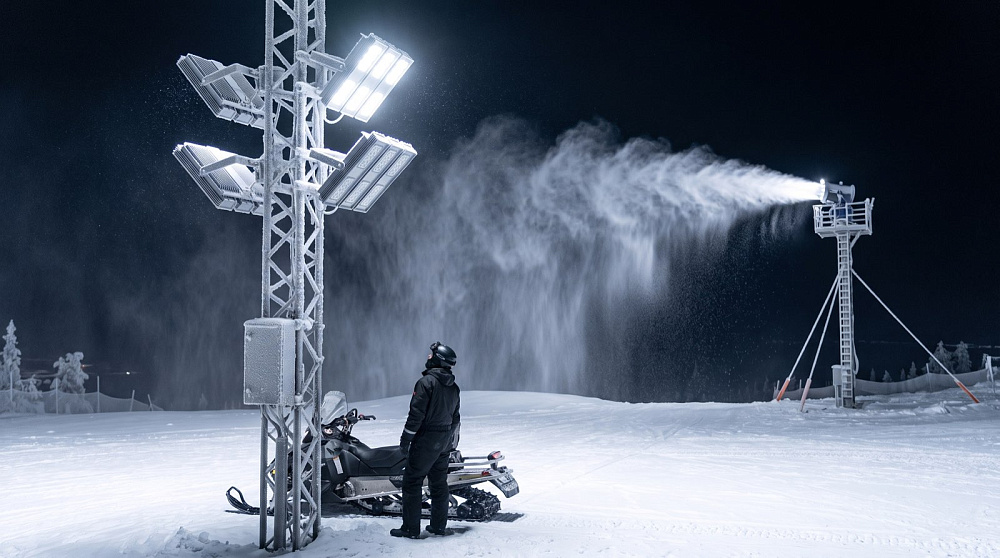

Корпус постоянно проходит цикл «тепло днём — мороз ночью» и работает во влажном воздухе рядом со снежными пушками. Негерметичный прибор с каждым циклом затягивает влагу внутрь. Поэтому нужен корпус IP67 и климатическое исполнение УХЛ1. Наледь на стекле съедает свет, поэтому прожекторы не ставят в факел снежной пушки и на стороне преобладающего ветра со снегом.
Обслуживание на склоне зимой дорогое: к опоре нужно подняться, иногда вместе с подъёмником. Поэтому ценится ресурс, запас по мощности драйвера и возможность заменить блок питания, а не весь прибор. У LC SKY, LC SKY NEW, LC SKY PROM и LC SKY PROM NEW: IP67, УХЛ1, от −50 до +50 °C.
Что учитываем

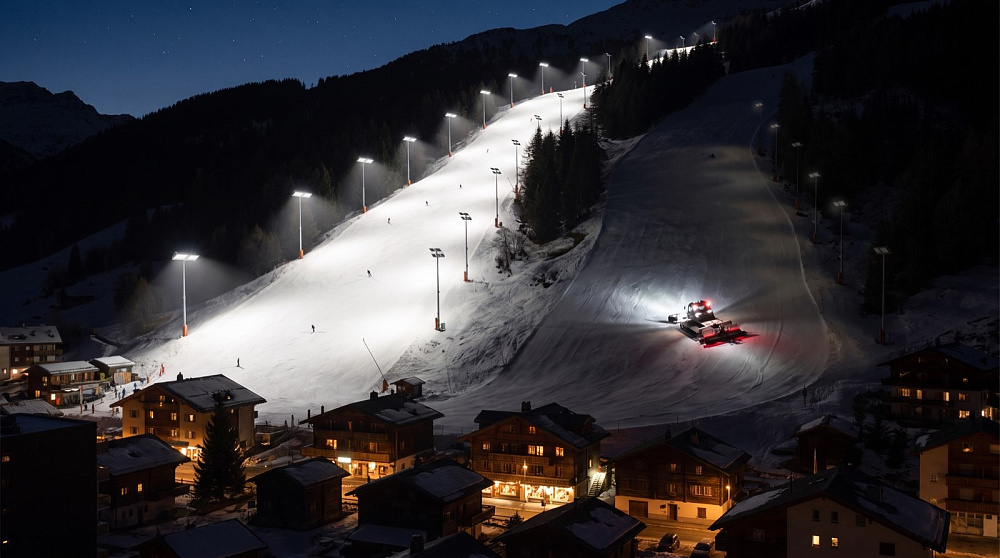

На курорте разные трассы работают по разному графику: основные открыты вечером, учебный склон закрывается раньше, после закрытия на склоне работают только ратраки и снегогенераторы. Управление освещением по трассам и времени позволяет включать только нужные участки, снижать поток после закрытия и оставлять дежурный свет для техники.

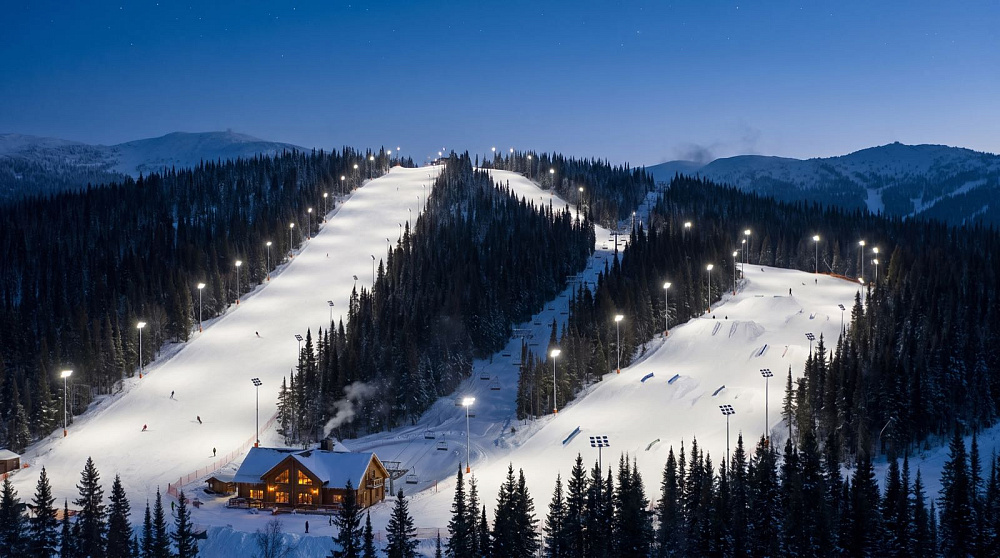

Отдельный вопрос — засветка неба и окружающих домов. Горнолыжный склон виден издалека, а прожектор, направленный вверх или в сторону, светит в окна посёлка и в небо. Узкая оптика, наводка вниз и снижение потока после закрытия трасс решают это без потери освещённости на снегу.
Если используется диммирование, СП 440 ограничивает пульсацию: не более 5% при потоке от 30 до 90% и не более 1% при потоке от 90 до 100% (п. 5.3.6). У LC SKY PROM и LC SKY PROM NEW есть исполнения с диммированием DIM и управлением DALI.
Что учитываем
Нам понадобятся:
По результату передаём:
Сроки, цены и наличие подтверждаем на дату обращения.
Что понадобится от вас
Какие нормы действуют для освещения горнолыжных трасс?
Уровень освещения склона зависит не от длины трассы и не от курорта, а от того, что на ней происходит: вечернее катание, тренировки или соревнования.
Какие светильники подходят для освещения горнолыжных трасс?
LC SKY, SKY NEW на консоли, SKY PROM, SKY PROM NEW на скобе с поворотом 360°
Что нужно для расчёта освещения горнолыжных трасс?
Для расчёта освещения склона нужна топосъёмка с трассами, класс каждой трассы и существующие опоры.
